Гидрораспределители 2Р202БЛ44 (ТУ2-053-1846-87) золотниковые четырехлинейные с двухсторонним электрогидравлическим управлением , с условным проходом 20 мм, предназначены для управления потоком рабочей жидкости исполнительных органов в гидравлических системах.
Переключение положения золотника происходит с помощью управляющего элемента – пилота. В трехпозиционных распределителях с электрогидравлическим управлением 2Р202 устанавливается пилот ВЕ10.34. Работают от сети постоянного или переменного тока с напряжением 12В, 24В, 110В, 220В, .
Гидравлические распределители нашли широкое применение в машиностроении, металлургии, легкой промышленности и дорожно-строительной технике. Применяется в гидравлических системах станков , прессов, машин, всевозможных стационарных машинах.
Гидрораспределители эксплуатируются на минеральных маслах с кинетической вязкостью от 10 до 400 мм2/с. Рабочая жидкость должна быть очищена не грубее 12-го класса чистоты по ГОСТ 17216-2001, что обеспечивается применением с номинальной тонкостью фильтрации не грубее 25 мкм. Разрешается эксплуатация гидрораспределителей при температуре окружающей среды от -40 до +50 оС.
Наименование параметра |
Значение параметра |
Схема распределения |
44 |
Количество электромагнитов |
2 |
Условный проход, мм |
20 |
Расход рабочей жидкости, л/мин |
200 |
Максимальный расход, л/мин |
До 360 |
Номинальное давление на входе, МПа (кгс/см²) |
20 (200) |
Максимальное давление на выходе, МПа (кгс/см²) |
15 (150) |
Максимальное давление управления, МПа (кгс/см²) |
0,8-6,0 (8-60) |
Масса не более, кг |
20,4 |
Наимеование |
Схема |

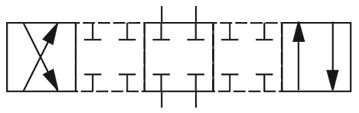

Гидросхема |
Соединение каналов в переходных положениях |
Расход |
Возврат |
2Р202БЛ44 | 44 | 200 | Гидравлический возврат |
Состав, устройство и составные части гидрораспределителя 2Р202БЛ44 110 В
Основными элементами распределителя 2Р202БЛ44 В220 являются: корпус (1), пилот ДУ10(4), кнопки ручного переключения (9), золотник (2) и возвратные пружины (3).
Базовой деталью гидрораспределителя 2Р202БЛ44 220 В является пятиканавочный корпус, в котором выполнены основные каналы:
P - отверстие для входа рабочей жидкости под давлением;
А и В - отверстия для соединений к другим гидроустройствам;
X ― подвод потока управления;
Y ― слив потока управления;
Т - отверстие для выхода рабочей жидкости в бак.
Сливные полости внутри объединены между собой. Линии управления (7) (X и Y) могут соединяться с соответствующими линиями (P или Т) основного золотника или выводиться отдельно на стыковую плоскость. Для трехпозиционных распределителей с гидравлическим центрированием предусматривается дренажная линия. Соединение линий Х-Р в гидрораспределителях 1Р203, 1Р202, 2Р203, 2Р202 возможно только при давлении на входе гидрораспределителя не более чем 25 МПа, в противном случае необходимо применять клапан соотношения давлений (модульная плитка толщиной 25 мм), который снижает давление управления, и оговаривать при заказе рабочее давление на входе 32 МПа. При соединенных линиях Х-Р для гидрораспределителей 14, 54, 64, 64А, 104, 124, 154, 574, 574Д, 15, 55, 65, 65А и 574 исполнений по гидросхемам, подпор в сливной линии должен быть меньше чем 1,4 МПа. Не допускается соединение линий Y-T при давлении в линии Т более 6 МПа, а также для схем, указанных выше, при объединенных линиях Х-Р (если линии X и Р не объединены, давление управления должно превышать давление в линии Т не менее, чем на 1,4 МПа) Для объединения линий управления с основными следует демонтировать пробки (К1/8).
Электрогидравлическое управление с помощью управляющего гидрораспределителя ― пилота (4) ― применяется ввиду большого диаметра условного прохода. Пилот изменяет давление в торцевых камерах (6) и (8) основного золотника(2). Возврат золотника в исходное положение осуществляется возвратными пружинами (3). В некоторых моделях возврат осуществляется гидравлическими усилиями с помощью специальных поршней, При этом усилия могут быть значительно выше, что повышает надёжность срабатывания).
Гидросхема основного гидрораспределителя не обязательно должна совпадать с гидросхемой управляющего (пилота).
Для удобства монтажа гидрораспределитель может быть снабжён присоединительной (монтажной) плитой.
Габаритные и присоединительные размеры гидрораспределителя 2Р202БЛ44 Г12
Наименование |
L |
L1 |
L2 |
L3 |
L4 |
L5 |
B |
B1 |
H |
H1 |
H2 |
H3 |
d |
Значение | 260 | 130 | 53,2 | 77 | 130 | 11 | 114 | 92 | 240 | 110 | 45 | 38 | 13 |
Вес | 15.9 |
Гарантийный срок | 12 |
Количество гидролиний | 4 |
Количество золотников | 1 |
Количество рабочих позиций | 3 |
Конструктивное исполнение | Моноблочное |
Максимальная кинематическая вязкость вещества | 400 |
Максимальная температура окружающей среды | 60 |
Максимальная температура рабочей жидкости | 80 |
Максимальное рабочее давление | 200 |
Максимальный расход жидкости | 360 |
Минимальная кинематическая вязкость вещества | 10 |
Минимальная температура окружающей среды | -40 |
Минимальная температура рабочей жидкости | -15 |
Номинальный расход жидкости | 200 |
Состояние | Новое |
Страна производитель | Украина |
Тип | Гидрораспределитель |
Тип присоединения | Стыковое |
Тип распределителя | Золотниковый |
Управление | Электромагнитное |
Условный проход | 20 |
