Гідророзподільник ATOS DHE-0631/2/X: характеристики
Гідророзподільник ATOS DHE-0631/2/X має секційну конструкцію, що складається з двох секцій, кожна з яких може керувати двома напрямами руху. Кожна секція має два гідравлічних порти для під'єднання гідравлічних циліндрів або гідромоторів.
Усі деталі гідророзподільника ATOS DHE-0631/2/X захищені, змащені та занурені в оливу. Кожен розподілювач ATOS типу DHI може бути укомплектований додатковим пристроєм, який регулює час перемикання.
Гідророзподільник ATOS DHE-0631/2/X є повним аналогом гідравлічного розподілювача серії ВЕ6.574

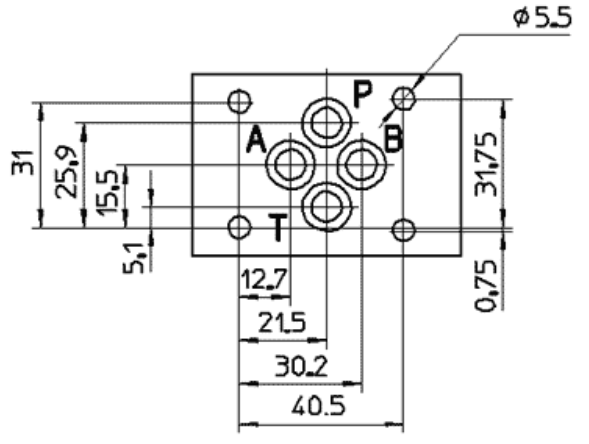

Гідророзподільник ATOS DHE-0631/2/X: приєднувальні розміри
Р — напірний канал;
А, В — робочі канали;
Т — зливний канал.
|
Монтажна поверхня |
ISO 4401-AB-03-4 розмір 06 (Ду=6 мм) |
|
Гвинти |
4 шт., М5х50, клас 12.9 |
|
Ущільнення |
4 OR 108 |
|
Максимальний діаметр каналів Р, А, В, Т |
7,5 мм |

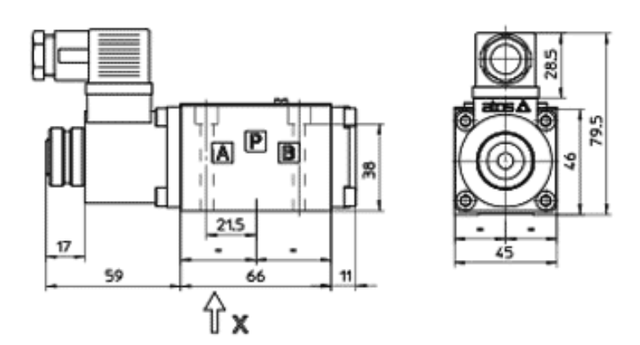

Гідророзподільник ATOS DHE-0631/2/X: габаритні розміри
Гідророзподільник ATOS DHE-0631/2/X: гідросхема
Гідророзподільник ATOS DHE-0631/2/X: технічні характеристики
Основні технічні характеристики гідророзподільника ATOS DHE-0631/2/X представлені в таблиці нижче.
|
Максимальна витрата робочої рідини |
60 л/хв |
|
Температура довкілля |
от -20 до +70 °C |
|
Температура робочої рідини |
від -20 до +60 °C (стандартні та/WG ущільнення), від -20 до +80 °C (ущільнення/PE) |
|
Вага |
1,5 кг |
|
Робочий тиск канали P, А, В |
350 Бар |
|
Робочий тиск канал Т |
120 Бар |
| Гарантийный срок | 12 |
| Країна виробник | Италия |
| Состояние | Новое |
| Тип | Гидрораспределитель |
| Управление | Электромагнитное |
| Условный проход | 6 |
