Регулятори витрати (дроселі) QV-06 з компенсатором тиску (1) призначені для пропускання й підтримання встановленого об'єму робочої рідини до робочих органів гідрофікованих машин незалежно від навантаження та зміни тиску.

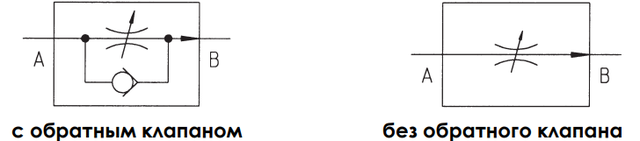

У стандартному виготовленні дроселі обладнані зворотним клапаном (2) для вільного пропускання рідини у зворотному напрямку.
Витрата регулюється обертанням ручки зі шкалою (3).
Обертання за годинниковою стрілкою збільшує закриття дроселя і зменшує витрату.
На замовлення постачається версія з блокувальним замком 4.
Типорозмір 06 ISO 4401.
Робочий тиск до 250 барів.
Діапазон регулювання залежно від виконання:
- до 1,5 л/хв, дроссель QV-06 /1,5 /K(V) /WG(PE)
- до 6 л/хв, дроссель QV-06 /6 /K(V) /WG(PE)
- до 11 л/хв, дроссель QV-06 /11 /K(V) /WG(PE)
- до 16 л/хв, дроссель QV-06 /16 /K(V) /WG(PE)
- до 24 л/хв, дроссель QV-06 /24 /K(V) /WG(PE)
Регулятори потоку QV06 працюють у гідросистемах із мінеральною оливою або синтетичною рідиною, що мають аналогічні змащувальні характеристики.
Дросель Atos QV06/16 часто використовуються в гідравлічних системах. Витрата не залежить від зміни тиску. Найчастіше дроселі Atos QV06/16 забезпечуються вбудованим зворотним клапаном для забезпечення проходження рідини у зворотному напрямку. Щоб відрегулювати дросель, необхідно обертати градовану ручку. Якщо обертати за годинниковою стрілкою, то закриття дроселя збільшується.
| Максимальна регульована витрата | 6 л/хв |
| Мінімальна регульована витрата | 50 см3/хв |
| Макс. витрата В→ А через зворотний клапан | 24 л/хв |
| Регульований тиск | 6,5 Бар |
| Максимальна витрата в каналі А | 24 л/хв |
| Максимальний тиск | 250 барів |
| Монтажне положення | Будь-яке |
| Характеристики стикувальної поверхні | Шорсткість Ra 0.4, неплощинність 0.01/100 (ISO 1101) |
| Робоча рідина | Гідравлічна олива за DIN 51524...535 |
| Рекомендована в'язкість | 15÷100 сСт при 40ºС (ISO VG 15÷100) |
| Клас чистоти робочої рідини | ISO 19/16 досягається за тонкості фільтрації 25 мкм за рекомендованого показника β ≥ 75) |
| Температура робочої рідини | від -20oС до +60oС (стандартні та/WG ущільнення) від -20oС до +80oС (ущільнення/PE) |
| Температура довкілля | от -20°C до + 70°C |
1 = Дросель типу QV-06. Зверніть увагу, що клапан (і) встановлений (і): • з боку каналу А для BHQ-011, BHQ-013, BHQ-016 і BHQ-023 • з боку каналу В для BHQ-014 і BHQ-024 • з обох боків для BHQ-012 і BHQ-022
2 = Модульна плита типу BHQ
3 = Заглушка. Може бути встановлена з боку каналу А або В залежно від моделі. Не використовується в BHQ-011, BHQ-016, BHQ-012 і BHQ-022
4 = Розподільник типу DH (ISO 4401 розмір 06)
Основні характеристики регуляторів витрати QV-06
|
Монтажне положення |
Будь-яке |
|
Параметри стикувальної поверхні |
Шорсткість Ra 0.4, неплощинність 0.01/100 (ISO 1101) |
|
Температура довкілля |
от -20°C до + 70°C |
|
Робоча рідина |
Гідравлічна олива по DIN 51524...535; по інших рідинах см. розділ [ 1] |
|
Рекомендована в'язкість |
15÷100 сСт при 40ºС (ISO VG 15÷100) |
|
Клас чистоти робочої рідини |
ISO 19/16 досягається за тонкості фільтрації 25 мкм за рекомендованого показника β ≥ 75) |
|
Температура робочої рідини |
-20°C ... +70°(стандартне або/WG ущільнення) |
Гідравлічні характеристики
|
Параметри |
Модель регулятора витрати |
||||
|
QV-06/1 |
QV-06/6 |
QV-06/11 |
QV-06/16 |
QV-06/24 |
|
|
Максимальне настроювання витрати (л/хв) |
1,5 |
6 |
11 |
16 |
24 |
|
Мінімальне настроювання витрати (см3/хв) |
50 |
||||
|
Максимальна витрата В → A через зворотний клапан (л/хв) |
24 |
||||
|
Регулювальний перепад, Δp (бар) |
3 |
3 |
5 |
6,5 |
8 |
|
Максимальна витрата через канал А (л/хв) |
24 |
||||
|
Максимальний тиск (бар) |
250 |
||||
Повне технічне описування Ви можете подивитися тут http://www.atos.com/dam/jcr:b458aac6-1245-4947-8c02-ccad77e068db/C210.pdf
