Пневморозподільник 3МП-25М трилінійний здвоєний.

Пневморозподільник 3МП-25М   (іншу назву ― клапан здвоєний триходовий) ― трилінійні здвоєні з умовним проходом 25 мм, однобічним електропневматичним керуванням, пневматичним поверненням і ручним дублюванням керування.  Основне призначення пневморозподільника трилінійного здвоєного — це зміна потоку стисненого повітря пневмоприводах кузньово-пресових та інших машин, у яких використовуються дворучні або педальні системи керування.

Пневморозподільник 3МП-25М призначений для роботи на стиснутому повітрі за тиску від 0,25 МПа до 1,0 МПа, очищеного не грубе 10 класу забрудненості за ГОСТ 17433-80, що містить розпилене мастило кінетичною в'язкістю від 10 до 35 мм°/с (сСт) за температури 50°С, концентрацією з розрахунку 1-2 каплі на 1 м³ повітря, наведеного до нормальних умов (температурі 20 ° С, тиску 101325 Га) за ГОСТ 12449.
Кліматичне виконання УХЛ та О, категорія розміщення 4 за ГОСТ 15150. Віброміцність і вібростійкість  розподілювача відповідають III ступеня жорсткості за ГОСТ 28988-91.

Пневморозподільники 3МП-25М  встановлюються  у будь-якому просторовому положенні  і кріпляться за допомогою чотирьох гвинтів через отвори в корпусі розподілювача або в його основі.

Пристрій пневморозподільника 3 МП-25М

Пневморозподільники 3МП-25М  складаються з 2 з'єднаних між собою клапанних секцій. Керування роботою кожної секції здійснюється трилінійним розподільником (клапаном П-РЕ 7312) з електромагнітним керуванням (електро постійної струму 24 або 110 В). Для контролю несправності кожної з трилінійних секцій, до їх порожнин пневмопідсилювачів під'єднаний датчик тиску, що складається з двох поршнів і мікроперемикачів. Керування кожною секцією відбувається окремо електричного ланцюга з приєднувальним роз'ємом. Під'єднання пневморозподільників 3МП-25М  до пневматичної мережі здійснюється пневматичними шлангами або жорсткими трубопроводами з внутрішнім перерізом відповідного умовного проходу розподільника рівному Ду=16 мм, через отвори в корпусі з конічною різзю: "Вхід" К1/2", "Вихід" К3/4".

Для унеможливлення розголадження сигналів керування, що призводить до несинхронності спрацьовування секцій пневморозподільника 3МП-25М в конструкції розподілювача передбачений електронний блок керування.

Примітки з експлуатації

Час розстібання електричних сигналів керування секціями пневморозподільника не має бути більш ніж 0,5 с;

Ступінь захисту від впливу довкілля та ступінь захисту персоналу від зіткнення до струмовідних частин IP20 ГОСТ 14254-96;

Виготовляється на під'єднання до мережі постійного струму напругою 24 (стандарт) і 110 вольтів (за замовленням);

Коливання напруги живлення від номінального в межах 10%;

Технічні характеристики пневморозподільника 3МП-25М

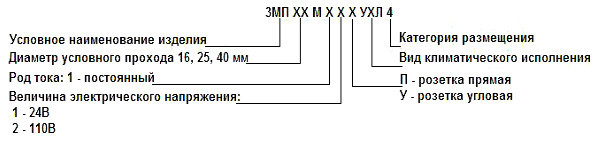

Схема позначення пневморозподільника 3МП-25М
