1650.00  грн.

Опис:

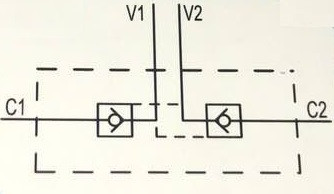

Гідрозамок імпортний виробництво Італія тип VBPDE 1/2" L даний гідрозамок дозволяє вільно пропускати до 50 л/хв потоку робочої рідини в одному напрямку і замикає потік в протилежному напрямі до тих пір, поки тиск керування (пілотне управління) не відкриє запірний елемент.

Принцип роботи даного гідрозамка VBPDE

Зазвичай гідрозамки поділяються на:
- односторонні/одноклапанные (з одним запірним елементом);
- двосторонні/двухклапанные (з двома запірними елементами).

Гідрозамок замикає потік робочої рідини (РР) і забезпечує надійну фіксацію робочого органу (наприклад, гідроциліндра або гідромотора) або виконавчого механізму, виключаючи при цьому мимовільне (некероване) рух. Тобто основна функція гідрозамка — статична.

Не рекомендується застосовувати гідрозамки для контролю плавності руху гідродвигунів (гідроциліндрів або при обертанні гідромоторів, для управління опусканням вантажу з допомогою лебідки тощо), тобто для виконання динамічної функції). Для цього застосовуються гальмівні (врівноважують), клапани.

Типові приклади використання гідрозамків:

1) Гідрозамок для замикання гідроциліндра, навантаження спрямована на втягування
гідрозамок схема роботи 1.png

2) Гідрозамок для замикання гідроциліндра, навантаження спрямована на висування
гідрозамок схема роботи 2.png

3) Два керованих зворотних клапана (двухклапанный гідрозамок) для замикання гідроциліндра (на прикладі гідроциліндра з рівними робочими площами)
гідрозамок схема роботи 3.png

Де:
L = Тиск, створюване навантаженням
P = Пілотне тиск, необхідний для відкриття зворотного клапана
PR = Пілотне співвідношення гідроклапана (наприклад, 3:1)
CR = Співвідношення робочих площ гідроциліндра

Купити гідрозамок імпортний за найнижчою ціною в Україні ви можете в нашій компанії

Характеристики:

Гарантийный срок 12
Количество гидролиний 1
Конструктивное исполнение Моноблочное
Країна виробник Италия
Номинальное давление 35
Номинальный расход жидкости 50
Регулируемый гидромотор Нет
Состояние Новое
Тип Гидрозамок
Условный проход 10
