Зворотний клапан VU 1/2"± 0,4/0,7 BAR

Застосування клапана:

Зворотний клапан VU 1/2 "пропускає потік робочої рідини тільки в один бік. Зазвичай використовується для захисту гідросистеми від гідроударів або для реалізації різних логічних схем.

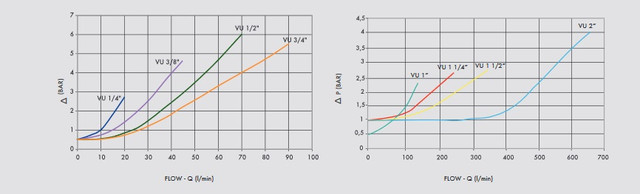

Максимальна витрата: 70 л/хв
Внутрішні різі в тілі: 1/2"
Максимальний тиск: 350bar

Під'єднання Зворотний клапан високого тиску VU в гідросистему:
На порт V під'єднується напірна магістраль.
На порт C під'єднується лінія виконавчого механізму.
Потік вільно подається з порту V від напірної магістралі на порт C до виконавчого пристрою. У зворотний бік потік не може подаватися.

Зворотний клапан використовує клапан і пружину для спрямування потоку в одному напрямку. Клапан відкривається, коли впускний тиск більший, ніж випускний тиск. Коли клапан відкритий, олива вільно тече. Тарілчастий клапан закривається, коли впускний тиск падає. Клапан перериває потік у зворотному напрямку та зупиняє потік під дію випускного тиску. Вони часто використовуються в обвідних магістралях, для відведення зустрічних потоків у розвантажувальних клапанах.

       Гідравлічний зворотний клапан VU, VUR виготовлений з оцинкованої вуглецевої сталі. Стандартний матеріал ущільнювального кільця — нітриловий каучук, що використовується в температурному діапазоні від -30 °C до +110 °C, на замовлення доступні Вітон, Силікон (MVQ) та інші ущільнювальні елементи.
