3600.00  грн.

Опис:

Пневморозподільники В63-25А з однобічним керуванням і пневматичним поверненням

Пневморозподільники В63-15А   ― чотирилінійні двопозиційні з одностороннім пневматичним керуванням, з нарізним приєднанням призначені для керування напрямком руху потоків стисненого повітря в пневматичних приводах різного призначення.
     Розподіл потоків стисненого повітря здійснюється плоским притертим притертим золотником, пов'язаним із поршнем. Золотник, переміщаючись поршнем під дією стисненого повітря,  перекриває попарно наявні між собою отвори, які виведені на плоску поверхню основи і з'єднані з нарізними отворами для приєднання пневмоліній.

       Кліматичне виготовлення  пневморозподільників серії 63 по ГОСТ 15150—69 ―  УХЛ4 та О4 (для тропічного клімату). Вібростійкість і віброміцність відповідають I ступеня жорсткості за ГОСТ 28988.

     Пневморозподільники серії  В63 працюють  на стиснутому повітрі, очищеному не грубіше 10 класу забрудненості за ГОСТ 17433 — 80 з вмістом розпиленої олії в'язкістю 10-35 мм2/с за температури 50 °C з концентрацією  2-4 краплі на 1 м3 повітря по ГОСТ 12449-80.

Спосіб приєднання до пневмоліній нарізний із плитою й бічним (труби в сторони) розташуванням отворів.

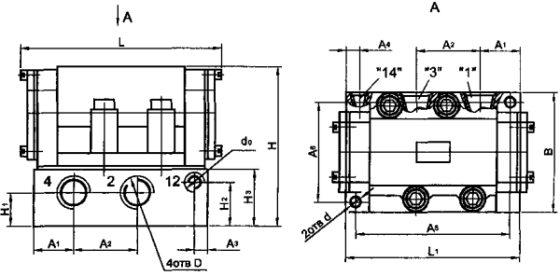

Габаритні та приєднувальні розміри пневморозподільників В63-25А

Розміри, мм

Позначення

Розміри, мм

 D

 d0

 A1

 A2

 A3

 A4

 A5

 A6

 d

 B

 H

 H1

 H2

 H3

 L

 L1

В63-13А

К3/4"

 K1/8"

27,5

50

 9,5

 9,5

 117

 77

 9

 90

 109

19

30

38

145

130

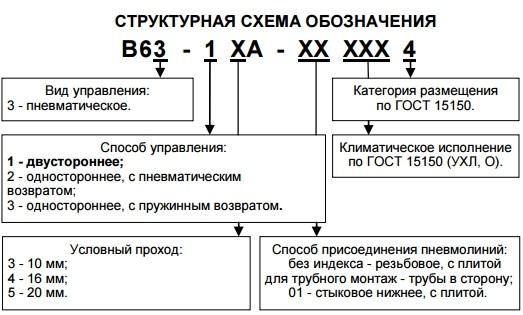

Приклад умовного позначення пневморозподільника чотирилінійного, з умовним проходом 10 мм, двостороннім керуванням, з нарізним приєднанням пневмоліній, кліматичного виконання УХЛ, категорії розміщення 4:

 Пневморозподільник В63-25А УХЛ4 ТУ2-053-1633-83



Технічні характеристики пневморозподільника В63-25А

  Параметри

В63-25А

Умовний прохід пневморозподільника, мм

20

Пневматична схема

Номінальний/ мінімальний тиск, МПа

0,63 / 0,25

Пропускна здатність, Кv за ГОСТ14691-69, м3/год, не менш ніж

5,0

Мінімальний тиск керування МПа, не більш ніж 0,1 + 0.5 Живить

Максимальна кількість спрацьовувань за хвилину

250

Каченята повітря з-під золотника, см3/хв

500

Каченята повітря з будь-якої порожнини, крім витоків з-під золотника, см3/хв 50

Маса, кг

2,5

Приєднувальні різі за ГОСТ 6111-52

К3/4"



Переваги нашої компанії та чому варто купувати в нас

  •   Широка гама імпортних гідророзподільників провідних заводів гідравліки з ручним, електромагнітним, гідравлічним  керуванням, а також гідромоторів, гідронасосів, клапанів та іншого гідравлічного обладнання імпортного та вітчизняного виробництва

  •   Гарантія 12 місяців на всю продукцію

  •   Консультація фахівця та добір потрібного компонента гідравліки на ваше обладнання, підбір аналогів.

  •   Завжди в наявності на складі або постачання в найкоротші терміни

  •   Гнучка система знижок для гуртових і постійних клієнтів

  •   Працюємо всією Україною, можливе надсилання накладеною платежетою,  доставка продукції в будь-яку точку України всіма транспортними компаніями як Нова пошта, САТ, Ін-Тайм, Автолюкс, Делівері

  •   Все обладнання, що постачається, нове і відповідає стандартам

Шановні клієнти, можливо, ви шукаєте інший пневморозподільник?

Повідомте нам і наш кваліфікований фахівець буде радий допомогти підібрати пневморозподільник, який Вам потрібен. Для цього Вам потрібно лише вказати необхідні технічні характеристики вашого пневморозподільника, наприклад: принцип його роботи, ескіз, пристрій або зона застосування необхідного Вам обладнання.

Наші фахівці безплатно нададуть консультацію з підбору аналога будь-якого гідравлічного або пневматичного обладнання, як і вітчизняного, так і імпортного виробництва провідних заводів гідравліки Італії, Польщі, Туреччини. З усіх питань придбання обладнання звертайтеся через телефони або електронні адреси, зазначених на сайті.

Звертаємо Вашу увагу, що у зв'язку з частими змінами цінової кон'юнктури, прохання уточнювати ціни у відділі продажів

Якщо немає в переліку необхідної Вам продукції,  Зв'яжіть із менеджерами компанії по  телефону або електронної пошти і Вам подарує всю необхідну допомогу в підборі обладнання або аналогів.



Характеристики:

Вес 2.5
Внутренняя резьба 3/4"
Країна виробник Украина
Максимальное рабочее давление 0.63
Материал изделия Алюминий
Минимальная пропускная способность 5
Минимальное рабочее давление 0.25
Соединение Резьбовое
Тип Пневмораспределитель
Условный проход 20
